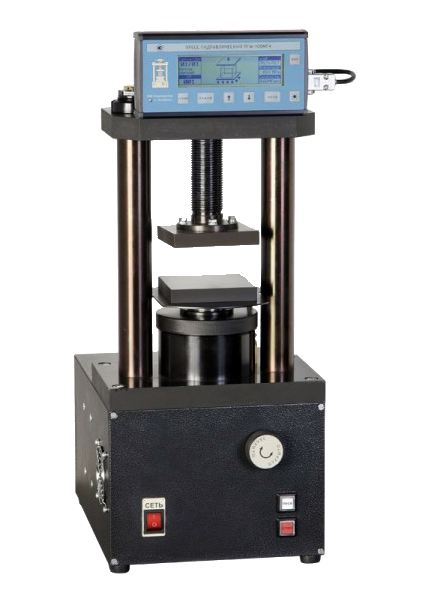

Прессы ПГМ-МГ4предназначены для испытания на сжатие и изгиб образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом (сеть 220 В, 50 Гц) и тензометрическим силоизмерителем. Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, бесшумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства, микропроцессорное управление процессом нагружения, обеспечивающее автоматическое поддержание скоростей нагружения, определяемых ГОСТами (в зависимости от метода испытаний), фиксацию разрушающей нагрузки, вычисление прочности с учетом масштабного коэффициента и занесение в архив блока управления.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных с пульта управления (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.
Прессы ПГМ-50МГ4, ПГМ-100МГ4 и ПГМ-100МГ4А предназначены для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб. Пресс ПГМ-100МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг и одноосное сжатие при скорости нагружения 50 мм/мин.
Прессы ПГМ-500МГ4 и ПГМ-500МГ4А предназначены для испытания бетонных образцов на сжатие, кирпича на изгиб и сжатие (половинок), асфальтобетона на сжатие.
Пресс ПГМ-500МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания щебня на дробимость и формование асфальтобетонных образцов в одиночных формах.
Прессы ПГМ-1000МГ4 и ПГМ-1500МГ4 предназначены для испытания для испытания бетонных образцов и кирпича на изгиб и сжатие
Пресс ПГМ-1500МГ4 имеет увеличенные предел нагружения (до 1500 кН) и высоту рабочего пространства, дополнительно обеспечивает испытания шлакоблока.
Технические характеристики:
Параметр
|
ПГМ-50МГ4
|
ПГМ-100МГ4
|
ПГМ-100МГ4А
|
ПГМ-500МГ4
|
ПГМ-500МГ4А
|
ПГМ-1000МГ4
|
ПГМ-1500МГ4А
|
ПГМ-2000МГ4
|
Диапазон нагрузок, кН |
1...50 |
2…100 |
2…100 |
10…500 |
10…500 |
20…1000 |
50…1500 |
20…2000 |
Погрешность измерения нагрузки, % |
1 |
Цена младшего разряда дисплея, кН/МПа |
0,005/0,005 |
0,01/0,01 |
0,01/0,01 |
0,1/0,01 |
0,1/0,01 |
0,1/0,01 |
0,1/0,01 |
0,1/0,01 |
Высота рабочего пространства между плитами пресса, мм |
155 |
160 |
227 |
340 |
235 |
260 |
410 |
Ход винтовой подачи, мм |
110 |
170 |
230 |
145 |
170 |
Размер рабочего пространства в плане, мм |
140×140 |
207×207 |
210×210 |
200x200 |
Ход поршня рабочего цилиндра, мм |
10 |
20 |
10 |
50 |
10 |
100 |
Размер опорных плит, мм |
110х110 |
160×160 |
210×210 |
Диапазон скорости перемещения плиты, мм/мин |
3±0,3 |
- |
- |
50±1,0 |
- |
Диапазон поддержания скорости нагружения, кН/с |
0,05±0,02 |
- |
- |
1,5±0,1 |
- |
Диапазон поддержания скорости нагружения, МПа/с |
0,6±0,4 |
1±0,5 |
0,4±0,2 |
2±0,5 |
- |
- |
0,2±0,1 |
- |
- |
5±1,0 |
- |
Объем памяти архива, значений |
999 |
Параметры питания |
220В/50Гц |
Потребляемая мощность, Вт, не более |
220 |
300 |
320 |
450 |
Габаритные размеры, мм, не более |
315х480х700 |
320х445х800 |
320х445х945 |
410х445х845 |
410х445х905 |
400х450х1350 |
Масса, кг, не более |
60 |
70 |
140 |
180 |
200 |
250 |
405 |
Испытуемый материал |
Виды испытаний |
Бетон тяжелый и легкий |
изгиб (призм), сжатие |
сжатие |
Бетон ячеистый |
сжатие |
— |
Раствор |
сжатие |
— |
Цемент |
изгиб, сжатие |
сжатие |
— |
Гипс |
изгиб, сжатие |
— |
Кирпич |
— |
изгиб, сжатие (1/2) |
изгиб, сжатие |
сжатие |
Шлакоблок |
— |
сжатие |
Асфальтобетон |
сжатие, раскол, изгиб |
сжатие, раскол, изгиб, сдвиг, одноосное сжатие |
сжатие, раскол, изгиб |
сжатие, раскол, изгиб, прессование |
— |
Щебень |
— |
дробимость |
— |
Внесен в Госреестр РФ под № 49130-12.
Внесен в Госреестры Украины, Казахстана, Беларуси.
Комплект поставки:
- Пресс;
- Пульт управления;
- Упаковочная тара;
- Кабель связи с ПК;
- CD с программным обеспечением;
- Руководство по эксплуатации;
- Свидетельство о поверке.
По спецзаказу: приспособление для испытания балок на изгиб (для ПГМ-100МГ4), плита для испытания кирпича (для ПГМ-1000МГ4), плита для испытания кирпича, плита для испытания шлакоблока (для ПГМ-1500МГ4).
Гарантия: 18 мес.
