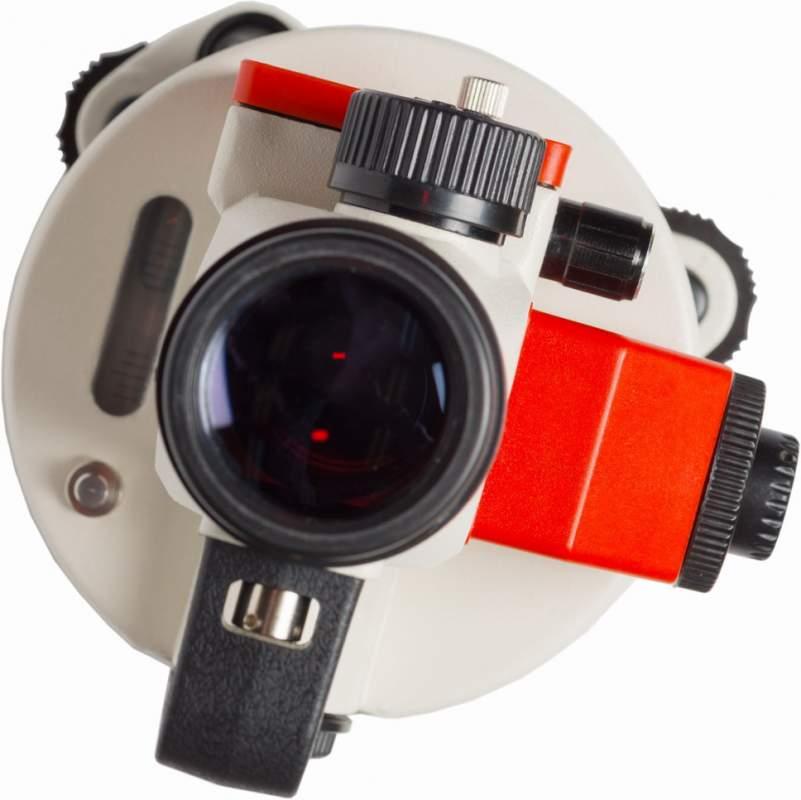

Прибор вертикального проектирования ADA Vertical предназначен для передачи планового положения (точки) оптическим методом или при помощи лазерного луча. В приборе лазерный луч совмещен с визирной осью зрительной трубы. Такое совмещение очень удобно при проведении измерений, так как можно проводить одновременно оптические и лазерные измерения. Так же с помощью оптической трубы можно контролировать положение лазерного пятна и передавать плановое положение точки в направлении зенит.
В прибор встроенны два независимых лазерных излучателя (зенит и надир). Предельное отклонение отвеса зенит: ± 2,0 мм/100 м. Для надира: ± 1.0 мм/1,5 м. Лазерный луч красного цвета ( 635nm ). Яркость регулируемая. Диаметр лазерного пятна так же можно регулировать для повышения точности измерений. Лазерная мишень-палетка с 10 мм сеткой входит в комплект.
Прибор вертикального проектирования широко используется для контроля при строительстве шахт лифтов, установки опор высоковольтных линий, строительстве мостов и туннелей, высотных зданий , водонапорных башен , дымовых труб и для других работ, где необходим постоянный точный контроль.
Технические характеристики:
Параметр
|
Значение
|
Предельные отклонения отвеса зенит (вверх) |
± 2.0 мм/100м |
Предельные отклонения отвеса надир (вниз) |
± 1.0 мм/1.5м |
Оптика и лазерный отвес зенит |
Изображение |
обратное |
Увеличение |
25х |
Угол обзора |
1° 50′ |
Диаметр объектива |
36 мм |
Минимальное фокусное расстояние |
0,8 м |
Дальность работы лазера |
днем>200м ночью>250м |
Мощность лазера |
5mW |
Диаметр лазерного пятна |
3 мм / 50 м |
лазерный отвес надир |
Источник |
Лазерный диод |
Эффективный диапазон лазера |
2 м |
Диаметр лазерного пятна |
1 мм / 1,5 м |
Источник питания |
2 батареи тип АА /1,5 В |
Диапазон рабочих температур |
-10° ... + 45 °С |
Время непрерывной работы |
8 ч |
Размеры |
Ø 120×265 |
Вес |
2,8 кг |
